xfrm学习笔记

net

发布日期: 2025-05-31

背景知识

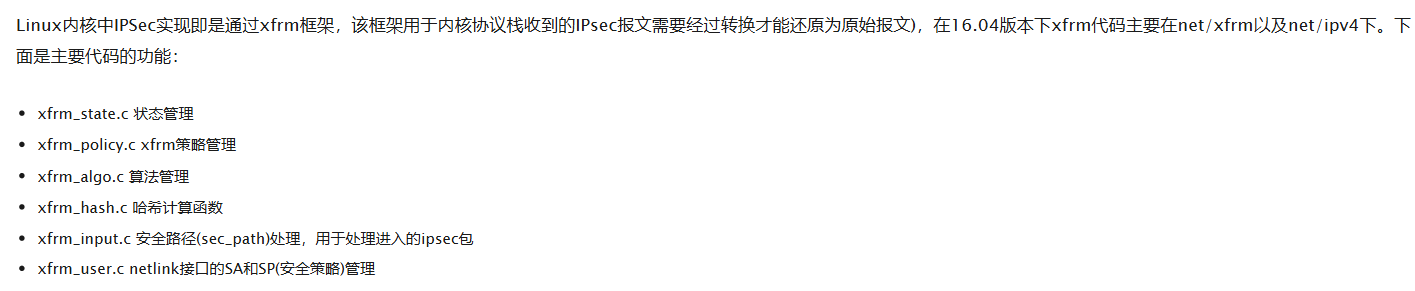

XFRM(transform)是Linux中实现 IPsec协议的模块

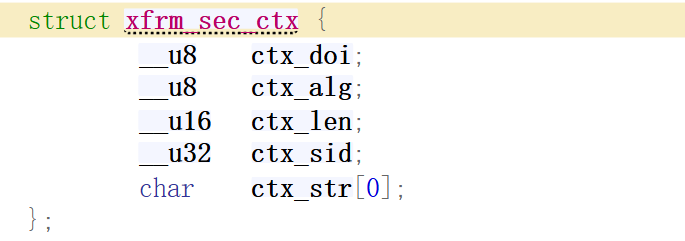

xfrm_sec_ctx

结构体定义位置：https://elixir.bootlin.com/linux/v5.15/source/include/uapi/linux/xfrm.h#L31

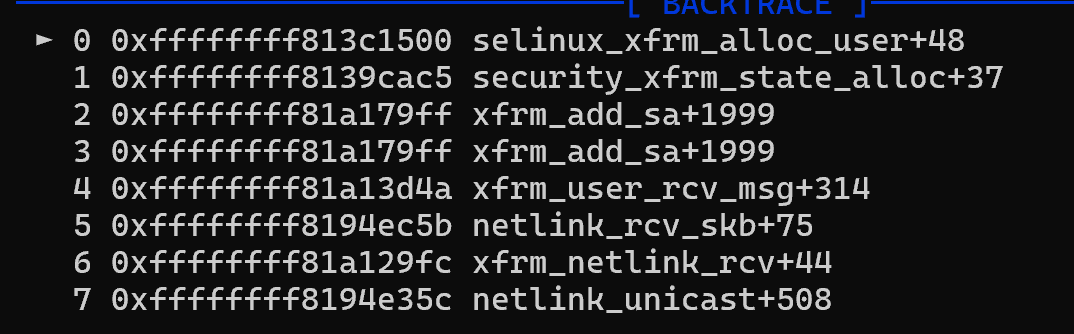

关键断点分析：xfrm_add_sa，在该函数中构建xfrm_state结构体，而该结构体中有个成员就是我们所关注的xfrm_sec_ctx：

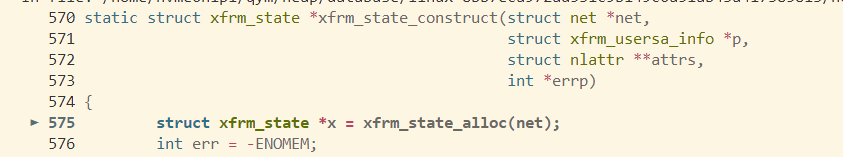

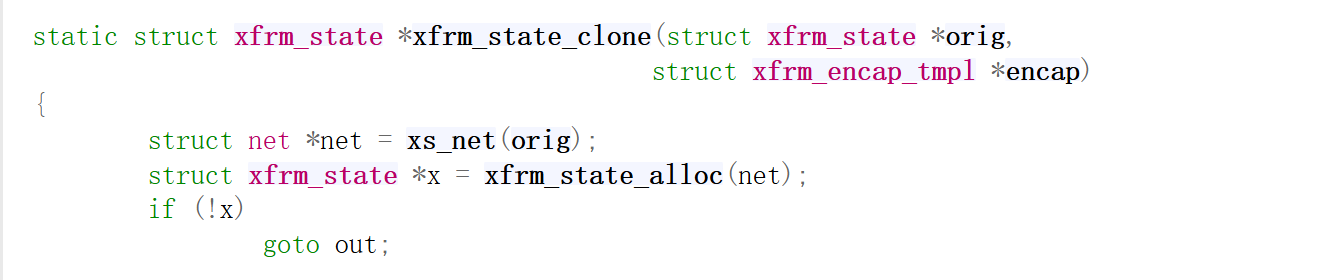

进入到xfrm_state_construct函数中构建xfrm_state结构体，首先会分配空间：

之后会根据netlink的消息体中是否有XFRMA_SEC_CTX来决定是否分配security：

XFRMA_SEC_CTX的值如下：

构造netlink

我们直接从头来看这个netlink消息应该怎么构造，自己动手，丰衣足食！

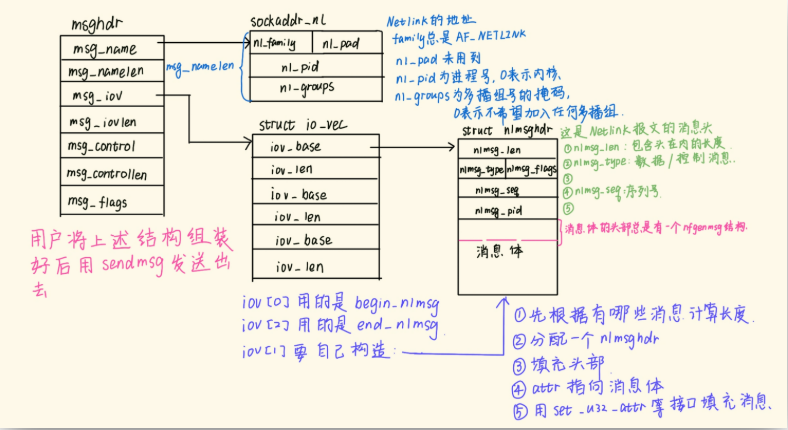

还是先放一下netlink消息的结构图：

还是要将family设置成AF_NETLINK就是netlink的消息了，xfrm_user_rcv_msg负责接收netlink消息，这可能是一个内核线程？🤔

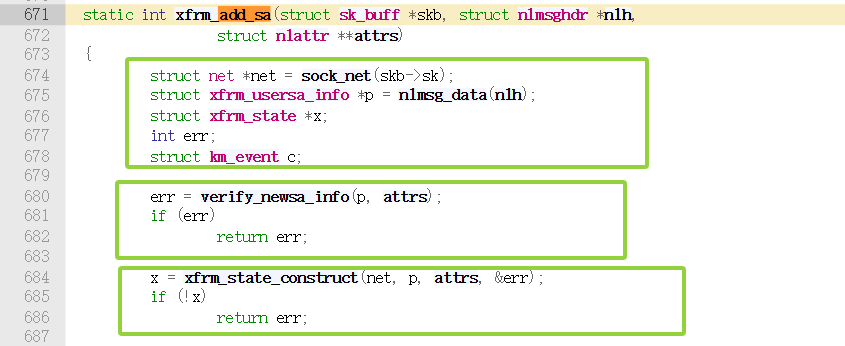

然后设置nlhdr->nlmsg_type 为 XFRM_MSG_NEWSA，就可以走到关键函数 xfrm_add_sa:

https://elixir.bootlin.com/linux/v5.15/source/net/xfrm/xfrm_user.c#L671

第一步要分析newsa_info：

这里的p就是消息主体，相当于去掉0x10长度的nfgenmsg；

可以这样构造：

这个attr的

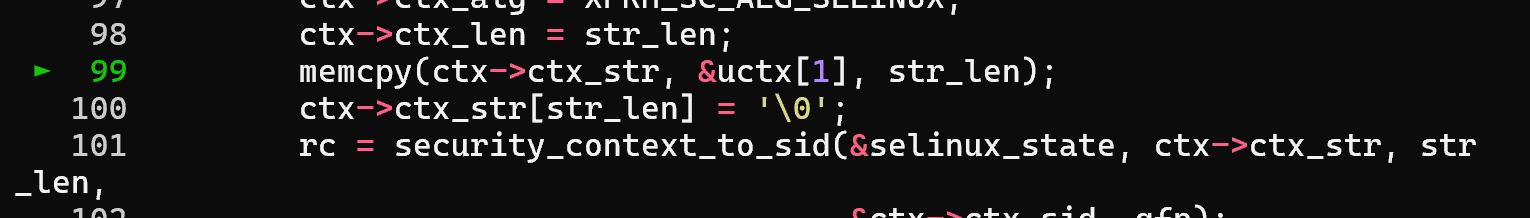

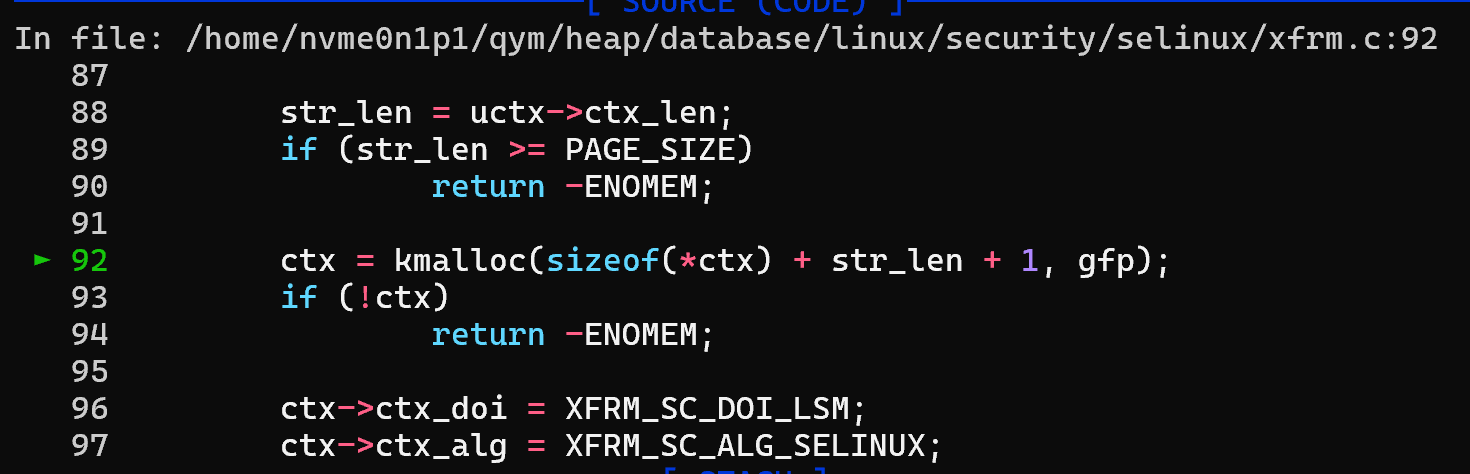

分配xfrm_sec_ctx

xfrm_user.c - net/xfrm/xfrm_user.c - Linux source code v5.15 - Bootlin Elixir Cross Referencer

#define _GNU_SOURCE
#include <sched.h>
#include <unistd.h>
#include <stdlib.h>
#include <stdio.h>
#include <string.h>
#include <stdint.h>
#include <errno.h>
#include <fcntl.h>
#include <sys/socket.h>
#include <linux/netlink.h>
#include <linux/xfrm.h>
#include <linux/rtnetlink.h>
#include <sys/types.h>
#include <sys/wait.h>
#include <sys/prctl.h>
#include <netinet/in.h>

#define NLMSG_TAIL(nmsg) \
    ((struct rtattr *) (((void *) (nmsg)) + NLMSG_ALIGN((nmsg)->nlmsg_len)))

#define BUFSIZE 4096

void add_attr(struct nlmsghdr *n, int maxlen, int type, void *data, int alen) {
    int len = RTA_LENGTH(alen);
    struct rtattr *rta = NLMSG_TAIL(n);
    if (NLMSG_ALIGN(n->nlmsg_len) + RTA_ALIGN(len) > maxlen) {
        fprintf(stderr, "add_attr: message exceeded bound\n");
        exit(1);
    }
    rta->rta_type = type;
    rta->rta_len = len;
    memcpy(RTA_DATA(rta), data, alen);
    n->nlmsg_len = NLMSG_ALIGN(n->nlmsg_len) + RTA_ALIGN(len);
}

void trigger_xfrm_sec_ctx() {
    int sock = socket(AF_NETLINK, SOCK_RAW, NETLINK_XFRM);
    if (sock < 0) {
        perror("socket NETLINK_XFRM");
        exit(1);
    }

    char buffer[BUFSIZE];
    memset(buffer, 0, sizeof(buffer));

    struct nlmsghdr *nlh = (struct nlmsghdr *)buffer;
    struct xfrm_usersa_info *sa = (struct xfrm_usersa_info *)(nlh + 1);
    nlh->nlmsg_len = NLMSG_LENGTH(sizeof(*sa));
    nlh->nlmsg_type = XFRM_MSG_NEWSA;
    nlh->nlmsg_flags = NLM_F_REQUEST | NLM_F_CREATE | NLM_F_EXCL;

    // 填充 SA 基本信息
    sa->family = AF_INET;
    sa->id.proto = IPPROTO_AH;
    sa->id.spi = htonl(0x1000);
    sa->mode = XFRM_MODE_TRANSPORT;
    sa->reqid = 42;
    sa->saddr.a4 = inet_addr("10.0.0.1");
    sa->lft.soft_byte_limit = sa->lft.hard_byte_limit = XFRM_INF;

    // 添加认证算法信息：hmac(sha256)
    struct {
        struct xfrm_algo_auth auth;
        uint8_t key[16];
    } __attribute__((packed)) alg_auth;

    memset(&alg_auth, 0, sizeof(alg_auth));
    strncpy(alg_auth.auth.alg_name, "hmac(sha256)", sizeof(alg_auth.auth.alg_name));
    alg_auth.auth.alg_key_len = 128;   // in bits
    alg_auth.auth.alg_trunc_len = 96;  // in bits
    memset(alg_auth.key, 0x42, sizeof(alg_auth.key));
    add_attr(nlh, BUFSIZE, XFRMA_ALG_AUTH, &alg_auth, sizeof(alg_auth));

    // 构造 secctx
    struct {
        struct xfrm_user_sec_ctx ctx;
        char ctx_str[64];
    } __attribute__((packed)) sec_ctx;

    memset(&sec_ctx, 0, sizeof(sec_ctx));
    const char *label = "user_u:object_r:ipsec_spd_t:s0";
    int ctx_len = strlen(label);

    sec_ctx.ctx.len = sizeof(sec_ctx.ctx) + ctx_len;
    sec_ctx.ctx.exttype = XFRMA_SEC_CTX;
    sec_ctx.ctx.ctx_alg = 1;
    sec_ctx.ctx.ctx_doi = 1;
    sec_ctx.ctx.ctx_len = ctx_len;
    memcpy(sec_ctx.ctx_str, label, ctx_len);

    add_attr(nlh, BUFSIZE, XFRMA_SEC_CTX, &sec_ctx, sizeof(sec_ctx.ctx) + ctx_len);

    // 发送消息
    struct sockaddr_nl addr = { .nl_family = AF_NETLINK };
    struct iovec iov = { .iov_base = buffer, .iov_len = nlh->nlmsg_len };
    struct msghdr msg = { .msg_name = &addr, .msg_namelen = sizeof(addr),
                          .msg_iov = &iov, .msg_iovlen = 1 };

    if (sendmsg(sock, &msg, 0) < 0) {
        perror("sendmsg");
    } else {
        printf("[+] XFRM_MSG_NEWSA with AUTH + secctx sent.\n");
    }

    close(sock);
}

int main() {
    // 创建 user + net namespace
    if (unshare(CLONE_NEWUSER | CLONE_NEWNET) != 0) {
        perror("unshare");
        return 1;
    }

    // UID/GID 映射
    int uid = getuid();
    int gid = getgid();
    FILE *f;

    f = fopen("/proc/self/setgroups", "w");
    if (f) {
        fprintf(f, "deny\n");
        fclose(f);
    }

    f = fopen("/proc/self/uid_map", "w");
    fprintf(f, "0 %d 1\n", uid);
    fclose(f);

    f = fopen("/proc/self/gid_map", "w");
    fprintf(f, "0 %d 1\n", gid);
    fclose(f);

    printf("[*] Namespaces created, triggering xfrm_sec_ctx allocation...\n");
    trigger_xfrm_sec_ctx();
    return 0;
}
