wllvm使用笔记

实验环境

Ubuntu-22.04

Ubuntu clang version 14.0.0-1ubuntu1.1

使用方法

环境准备

这里提前说明一下，不知道具体什么原因，笔者编译内核似乎要写一个特权文件，所以每次都要用root用户；🤔，所以下面步骤中要区分用户的都会加以说明；

安装wllvm：（区分用户）

pip3 install wllvm

设置编译器：（区分用户）

export LLVM_COMPILER=clang

安装ld.lld: （不区分用户）

sudo apt install lld

编译内核

make CC=clang defconfig

make menuconfig -> General setup -> 取消勾选"compile the kernel with warning as errors" -> 保存并退出

make CC=wllvm LLVM=1 -j4

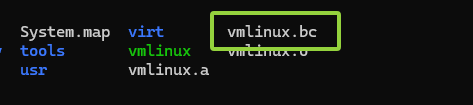

extract-bc vmlinux

生成CFG

opt -dot-callgraph vmlinux.bc
dot -Tsvg vmlinux.bc.callgraph.dot -O

第一个命令遇到报错：

opt: unknown pass name ‘dot-callgraph’

通过查找资料发现是llvm的版本过低：

安装llvm-15：

sudo apt install llvm-15

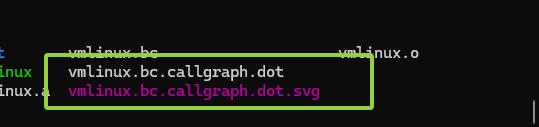

重新生成：

opt-15 -dot-callgraph vmlinux.bc
dot -Tsvg vmlinux.bc.callgraph.dot -O

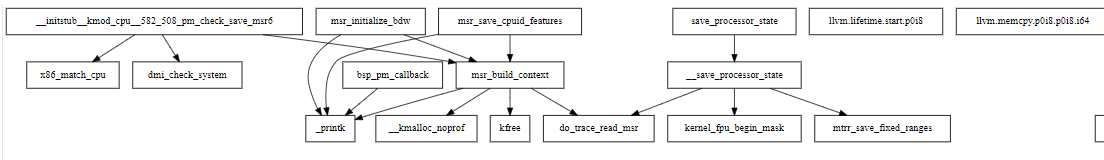

效果不是很好：

在实验室服务器遇到报错

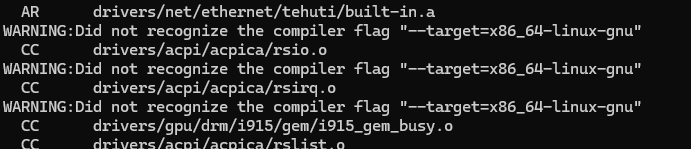

首先就是一堆warning找不到报错（懒得爬楼），最后gg：

这个大概率是因为clang的路径是笔者编译llvm的路径（可能没编译完？）：

只要把环境变量改一下就好了：

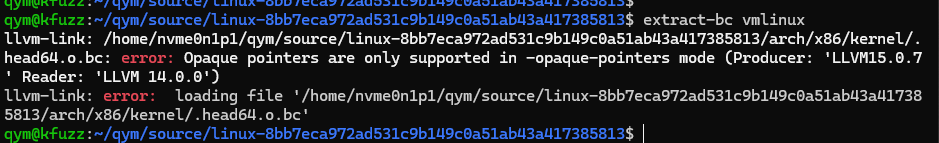

然后生成bc的时候遇到如下报错：

通过如下方法可以使得wllvm选用一个合适的低版本clang：

mkdir -p $HOME/llvm13/bin

ln -sf /usr/bin/clang-13         $HOME/llvm13/bin/clang
ln -sf /usr/bin/clang++-13       $HOME/llvm13/bin/clang++
ln -sf /usr/bin/llvm-link-13     $HOME/llvm13/bin/llvm-link
ln -sf /usr/bin/opt-13           $HOME/llvm13/bin/opt
ln -sf /usr/bin/llvm-ar-13       $HOME/llvm13/bin/llvm-ar
ln -sf /usr/bin/llvm-nm-13       $HOME/llvm13/bin/llvm-nm

export LLVM_COMPILER=clang
export PATH=$HOME/llvm13/bin:$PATH

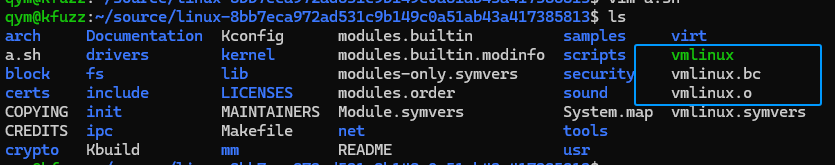

最终可以成功生成vmlinux.bc:

分模块生成bc

首先config里得有netfilter哈😓

CONFIG_NETFILTER=y
CONFIG_NF_TABLES=y

然后编译完整内核吧：

make CC=wllvm LLVM=1 -j144

然后在net/netfilter/目录下就会生成很多.o文件：

然后用extract-bc生成bc文件：

extract-bc net/netfilter/nf_tables_api.o

尝试生成CFG：

opt-15 -dot-callgraph net/netfilter/nf_tables_api.o.bc

dot -Tsvg /home/qym/qym/source/linux-8bb7eca972ad531c9b149c0a51ab43a417385813/net/netfilter/nf_tables_api.o.bc.callgraph.dot -O

有点小酷：

参考

https://blog.csdn.net/ckugua/article/details/129502143?utm_medium=distribute.pc_relevant.none-task-blog-2~default~baidujs_baidulandingword~default-9-129502143-blog-143534151.235^v43^pc_blog_bottom_relevance_base9&spm=1001.2101.3001.4242.6&utm_relevant_index=12

https://github.com/llvm/llvm-project/issues/54323
