nf_tables入门

net

发布日期: 2025-04-18

基本知识

TODO

基本数据结构

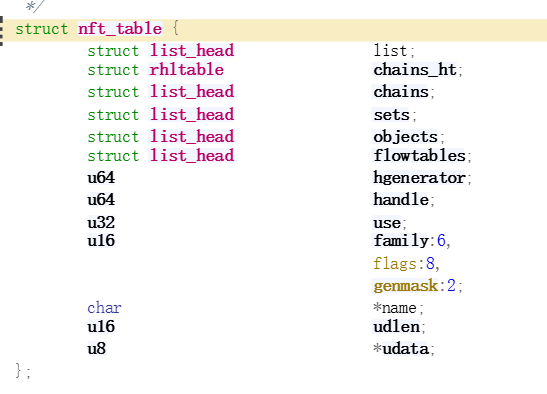

nft_table：https://elixir.bootlin.com/linux/v5.10/source/include/net/netfilter/nf_tables.h#L1074

可以看到这里的chains、sets、objectst都只是双链表，甚至没有指明类型，因此笔者猜测这个table上应该是可以挂上不同类型的set的，🤔。

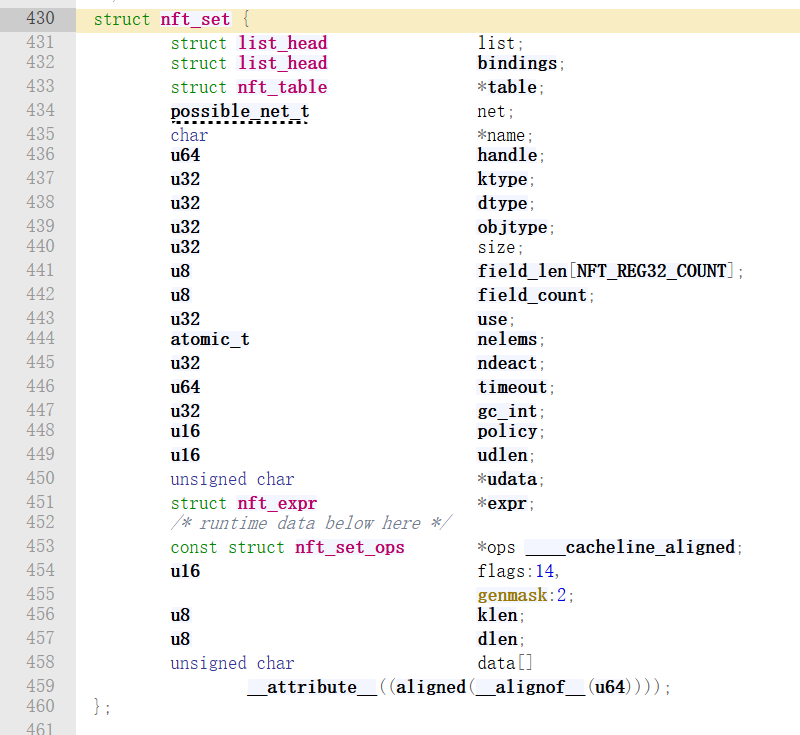

nft_set：https://elixir.bootlin.com/linux/v5.10/source/include/net/netfilter/nf_tables.h#L430

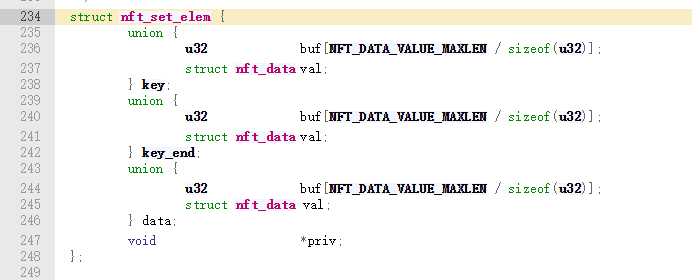

nft_set_elem:https://elixir.bootlin.com/linux/v5.10/source/include/net/netfilter/nf_tables.h#L234

实操

这里先根据这个exp来学习：https://github.com/randorisec/CVE-2022-34918-LPE-PoC/blob/main/src/nf_tables.c ，这里主要提供了三个函数接口：

void create_table(int sock, const char *name)；

void create_set(int sock, const char *set_name, uint32_t set_keylen, uint32_t data_len, const char *table_name, uint32_t id)；

void add_elem_to_set(int sock, const char *set_name, uint32_t set_keylen, const char *table_name, uint32_t id, uint32_t data_len, uint8_t *data) ；

让我们逐一来调用并调试，😊！

准备工作

将https://github.com/randorisec/CVE-2022-34918-LPE-PoC的`src`目录下的`nf_tables.c`、`netlink.c`两个c文件，以及其`inc`目录下的`log.h 、nf_tables.h、netlink.h三个头文件和我们的exp.c`文件放到一起，然后通过如下命令进行编译：

gcc ./exp.c ./nf_tables.c ./netlink.c -o test --static -masm=intel

就可以调用这三个接口函数了！😊

首先我们记得在自己的exp.c中创建新的namespace，然后创建一个socket返回文件描述符：

#include <sys/mman.h>
#include <sys/socket.h>
#include <linux/if_packet.h>
#include <arpa/inet.h>
#include <net/if.h>
#include <netinet/if_ether.h>

void err_exit(char *s){
    perror(s);
    exit(-1);
}
void unshare_setup(void)
{
    char edit[0x100];
    int tmp_fd;

    if(unshare(CLONE_NEWNS | CLONE_NEWUSER | CLONE_NEWNET))
        err_exit("FAILED to create a new namespace");

    tmp_fd = open("/proc/self/setgroups", O_WRONLY);
    write(tmp_fd, "deny", strlen("deny"));
    close(tmp_fd);

    tmp_fd = open("/proc/self/uid_map", O_WRONLY);
    snprintf(edit, sizeof(edit), "0 %d 1", getuid());
    write(tmp_fd, edit, strlen(edit));
    close(tmp_fd);

    tmp_fd = open("/proc/self/gid_map", O_WRONLY);
    snprintf(edit, sizeof(edit), "0 %d 1", getgid());
    write(tmp_fd, edit, strlen(edit));
    close(tmp_fd);
}

#include <sys/socket.h>
#include <linux/netlink.h>

int main(){
    save_status();
    bindCore(0);
    unshare_setup();

    int sock;
    if ((sock = socket(AF_NETLINK, SOCK_DGRAM, NETLINK_NETFILTER)) < 0) {
        perror("socket");
    }
    printf("[+] Netlink socket created\n");
}

创建table

之后调用create_table创建一个table：

#include <sys/socket.h>
#include <linux/netlink.h>

int main(){
    save_status();
    bindCore(0);
    unshare_setup();

    int sock;
    if ((sock = socket(AF_NETLINK, SOCK_DGRAM, NETLINK_NETFILTER)) < 0) {
        perror("socket");
    }
    printf("[+] Netlink socket created\n");

    create_table(sock, "my_table");


}

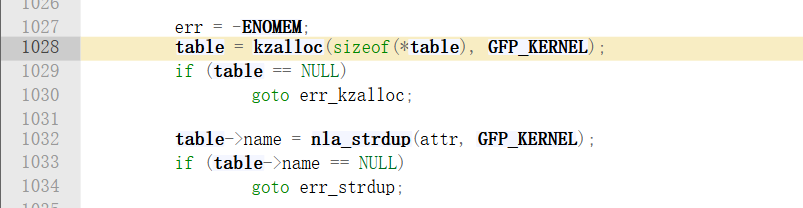

table的分配点在这里，函数为nf_tables_newtable：https://elixir.bootlin.com/linux/v5.10/source/net/netfilter/nf_tables_api.c#L1028

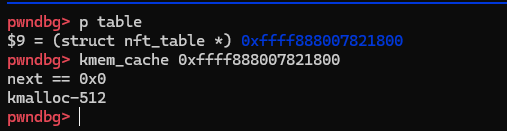

其cache是kmalloc-512：（笔者这个版本是5.10，没有cg隔离，但是GFP_KERNEL无所谓）

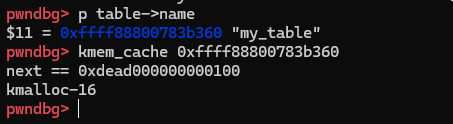

table_name有一个任意大小的分配：

创建set

然后是调用create_set函数给我们的table添加一个set：

int main(){
    //......
    create_table(sock, "my_table");
    create_set(sock, "my_set", 0x30, 0x30, "my_table", 0);
}

第一个参数是sock；

第二个参数是新创建的set的名字；

第三个参数是keylen；

第四个参数是datalen；

第五个参数是table的名字，我们的set要挂到table上；

第六个参数是id，可能是以后用于在table上查找set用的；

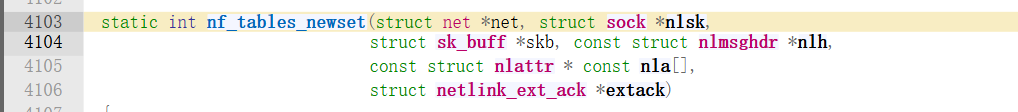

set的添加位于这个函数：https://elixir.bootlin.com/linux/v5.10/source/net/netfilter/nf_tables_api.c#L4103

首先是检查一堆flag，以及desc，这里就涉及我们传入的klen、dlen：

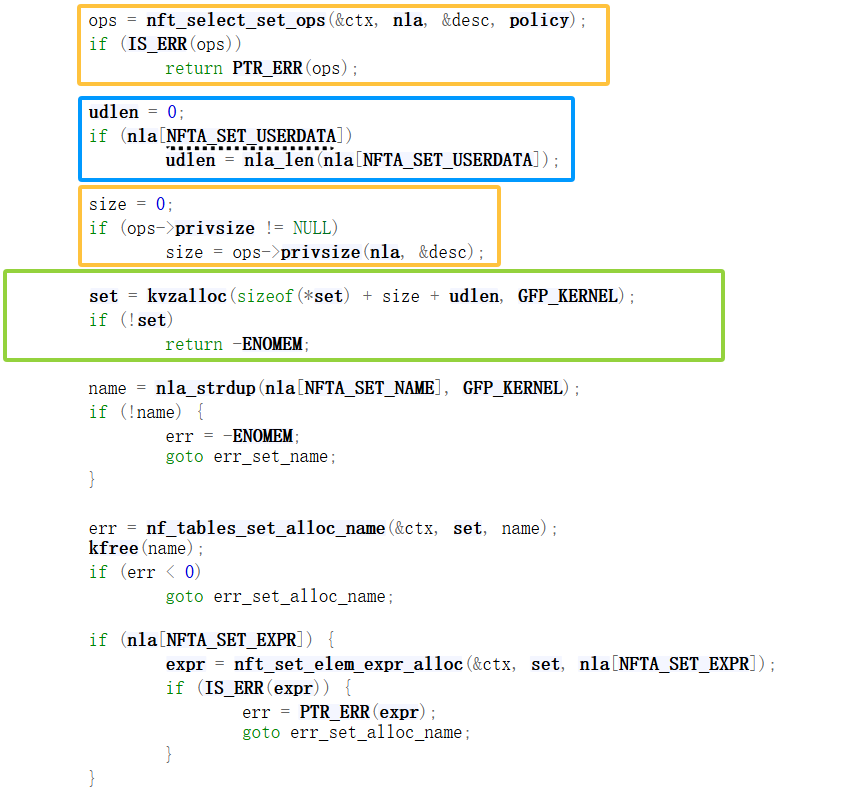

set的分配在这里：https://elixir.bootlin.com/linux/v5.10/source/net/netfilter/nf_tables_api.c#L4265

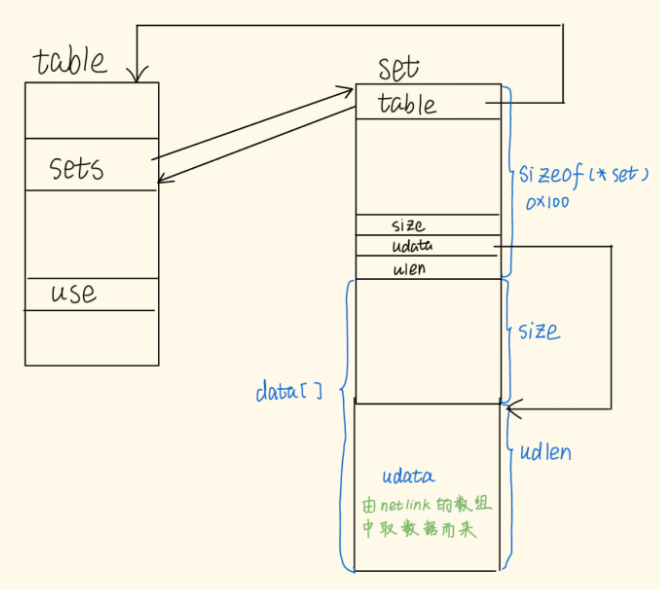

可以看到这个分配来自kmalloc，然后size和udlen是两个变量，经过调试发现这个sizeof(*set)是0x100；size是0xe0；（这里如何改变长度以后再看）

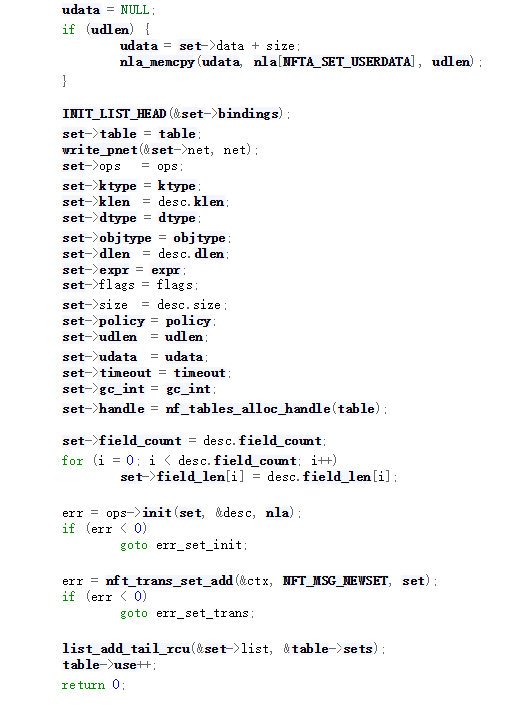

之后会有如下几个操作：

首先拷贝udata数据，然后初始化set的各成员，调用ops->init（这个在CVE-2022-34918中可能会用到，这里先按下不表），之后nft_trans_set_add干了啥咱也不知道，反正最后会将这个新创建的set挂到table的sets链表上，table的引用计数use+1。

expr的分配

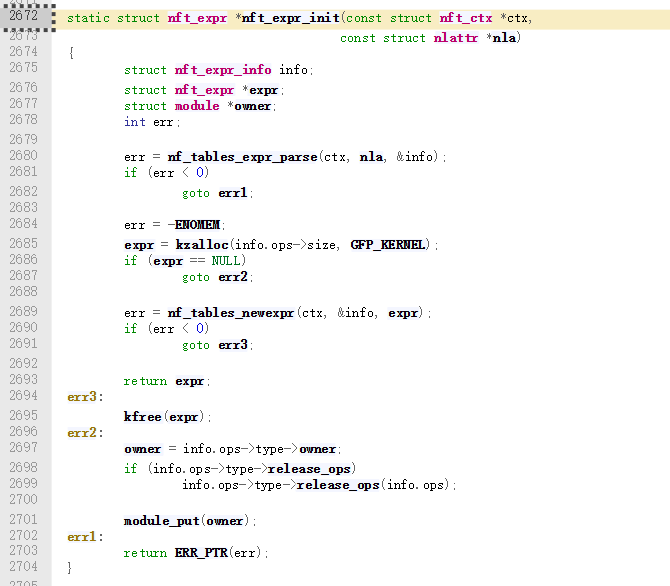

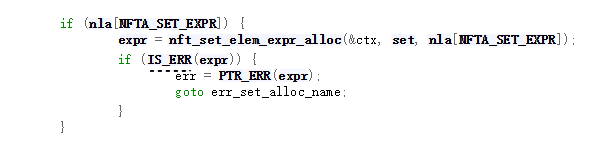

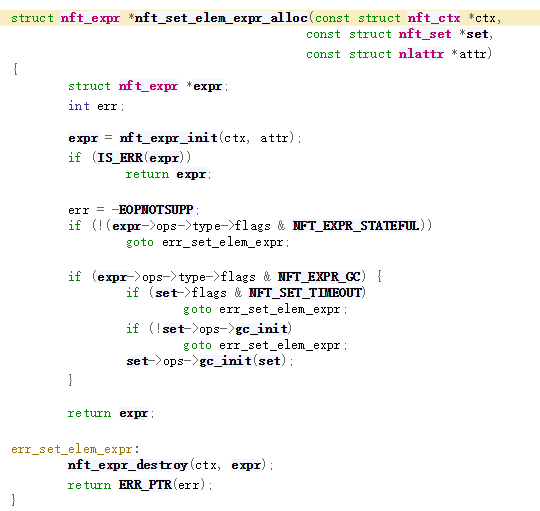

源码就在创建set的末尾：https://elixir.bootlin.com/linux/v5.10/source/net/netfilter/nf_tables_api.c#L4281

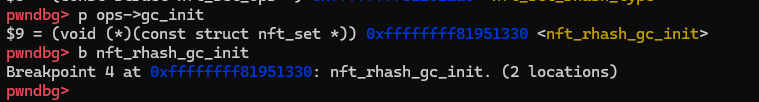

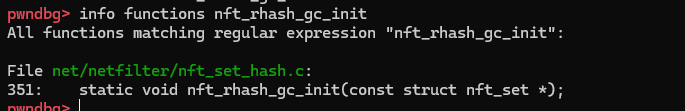

gc_init调试结果如下：

创建elem

相应代码如下：

int main(){

    //......

    create_table(sock, "my_table");
    create_set(sock, "my_set@@", 0x30, 0x30, "my_table", 0);
    //void add_elem_to_set(int sock, const char *set_name, uint32_t set_keylen, const char *table_name, uint32_t id, uint32_t data_len, uint8_t *data)
    add_elem_to_set(sock, "my_set@@", 0x30, "my_table", 0, 0x30, "AAAAAAAABBBBBBBB");

}

这里有个巨大的坑：

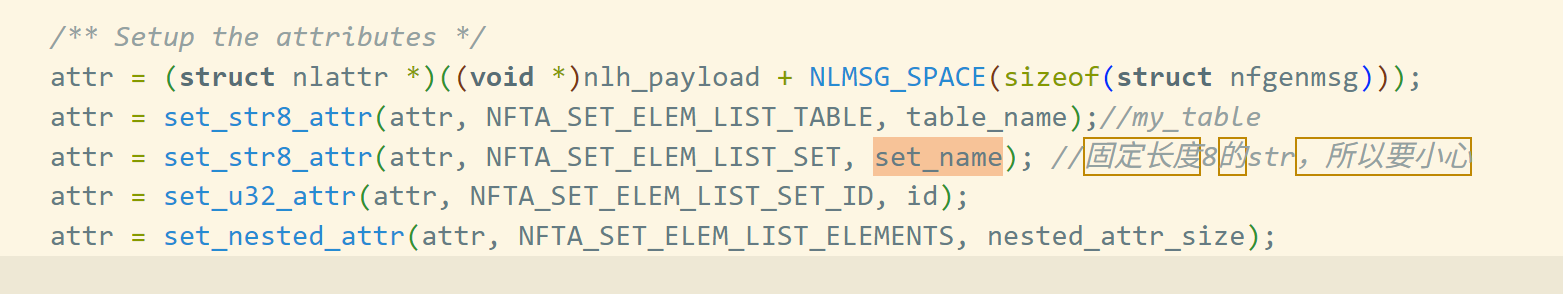

在add_elem_to_set中，使用的是set_str8_attr来设置set_name，这样子就会在netlink的消息中生成一个固定的8字节的字符串，netlink的消息中会有4字节的元数据，后边跟上具体内容的，然后这里固定是8，总长度就是12，最后解包出来得到8，然后和6字节的“my_set”作比较就会出错。

虽然create_set中也是用的同样的函数：

但是问题是在内核中创建set的时候会以字符串的角度copy这个name，然后不会管你netlink里的长度，遇到00就不复制了。🤔

调用链如下：

nf_tables_newsetelem -> nft_add_set_elem->``

tmpl

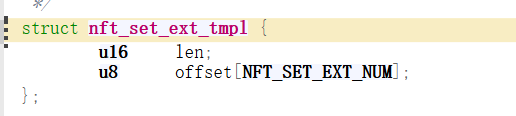

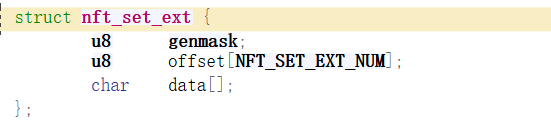

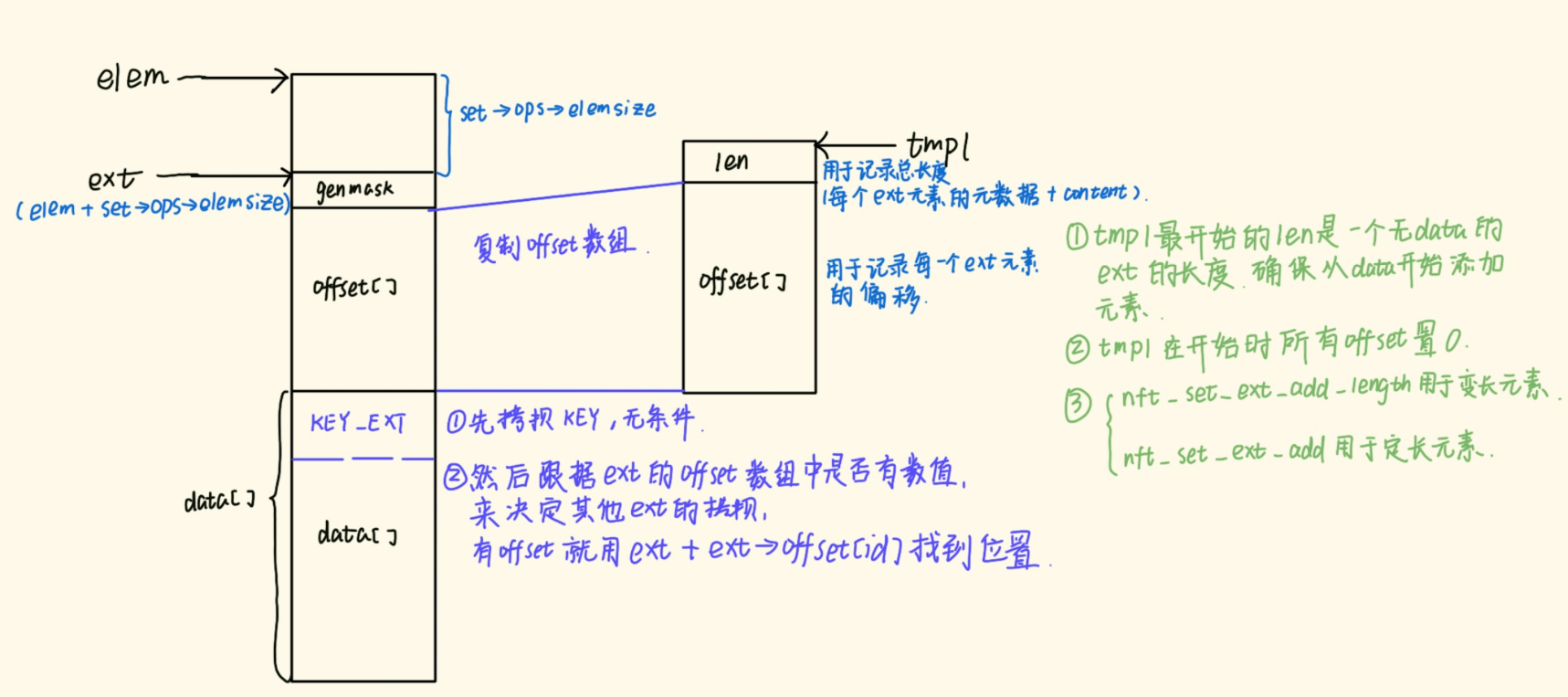

首先关注tmpl，其结构定义如下：

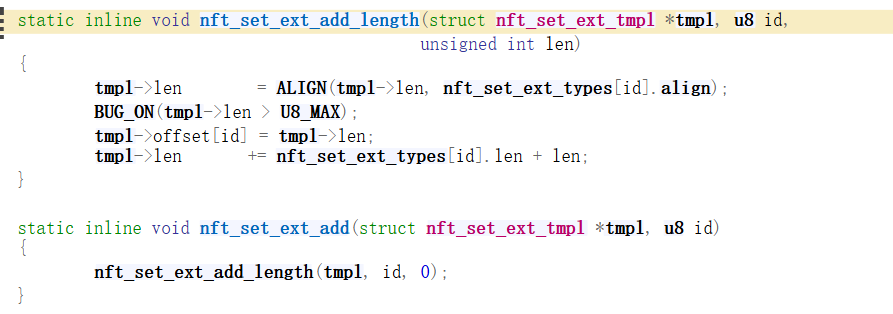

其相关的函数有nft_set_ext_add_length和nft_set_ext_add：

len代表具体数据的长度，nft_set_ext_types[id].len则代表

add_length要加元数据+content，而add则只加一个固定长度；

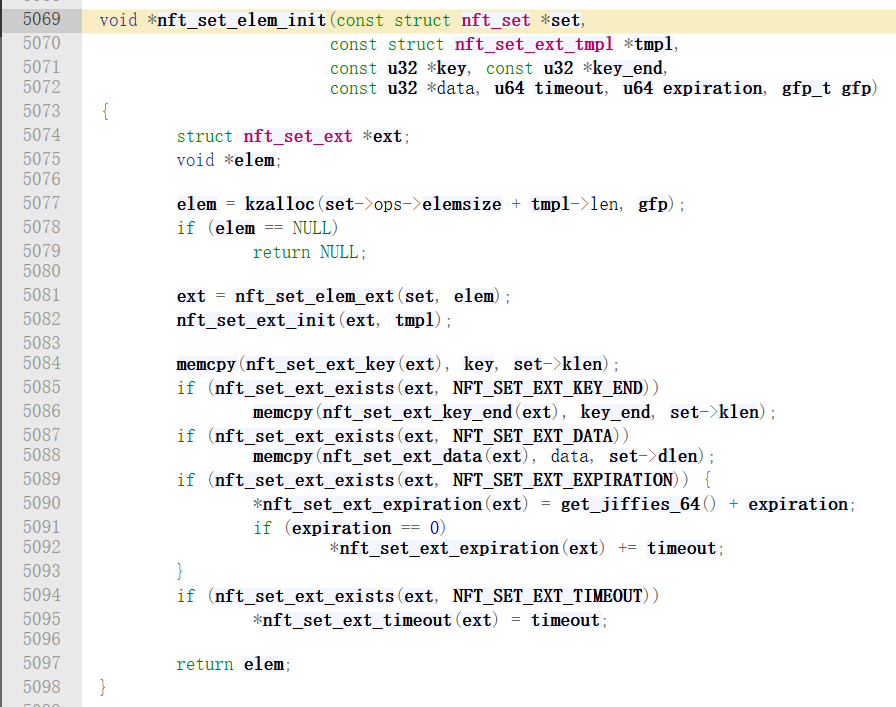

然后在nft_add_set_elem函数中就会添加tmpl：

NFT_SET_EXT_FLAGS （可选，根据flags）
NFT_SET_EXT_KEY（必选）
NFT_SET_EXT_KEY_END （可选）
NFT_SET_EXT_TIMEOUT（可选）
NFT_SET_EXT_EXPR（可选）
NFT_SET_EXT_OBJREF（可选）
NFT_SET_EXT_DATA（可选）
NFT_SET_EXT_USERDATA（可选）
