CVE-2023-4207

环境搭建

commit：2c85ebc57b3e1817b6ce1a6b703928e113a90442

总的config：

defconfig+menuconfig

CONFIG_CONFIGFS_FS=y  #支持img
CONFIG_SECURITYFS=y   #支持img
CONFIG_DEBUG_INFO=y  #调试
CONFIG_USER_NS=y   #支持新的namespace
CONFIG_USERFAULTFD=y #支持userfaultfd
CONFIG_NET_SCHED=y		#漏洞触发必要选项
CONFIG_NET_CLS_FW=y     #漏洞触发必要选项

CONFIG_NETFILTER_XT_TARGET_MARK=y
CONFIG_NET_SCH_DRR=y   #使用drr

CONFIG_BPF=y	#漏洞利用所必须
CONFIG_BPF_JIT=y #漏洞利用所必须
CONFIG_HAVE_EBPF_JIT=y #漏洞利用所必须

CONFIG_PREEMPT=y

(同样是修改了objtool的一个代码)

替换busybox中的tc

busybox中的tc只有查看的功能，我们需要将其替换为我们虚拟机中的tc；

就是将我们的tc复制过去（笔者复制到了/bin/目录下），然后ldd查看相关依赖，将所有依赖文件全部按照相同路径复制即可；

前置知识&&代码片段解读

先总结一下本CVE要用到的前置知识：

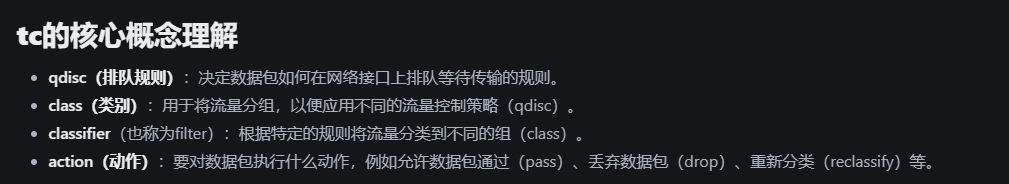

首先要根据看图理解linux内核网络流量控制工具tc（Traffic Control） (wujiuye.com)大体了解tc、qdisc到底是个什么东西；

然后根据POC里的命令行加深理解，以及调试相关例如fw_change函数等等；

环境方面主要是解决替换busybox中的tc的问题；

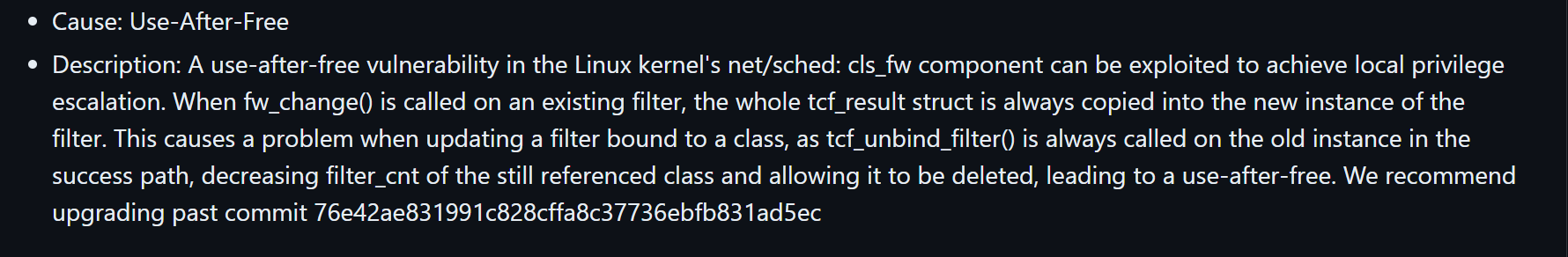

在 CVE-2023-4207 漏洞的背景下，涉及到的 cls_fw 是 Linux 内核中的一种过滤器，基于防火墙规则来分类数据包。过滤器在更新或修改时，内核会通过 fw_change() 函数来处理旧的过滤器实例并创建新的实例。由于内核处理这些过滤器实例的方式不正确，导致了 use-after-free 漏洞的产生。

socketpair

下面分析如下代码片段：

socketpair(AF_UNIX, SOCK_STREAM, 0, cfd);
  socketpair(AF_UNIX, SOCK_STREAM, 0, stopfd);
  struct rlimit rlim = {
      .rlim_cur = 0xf000,
      .rlim_max = 0xf000};
  setrlimit(RLIMIT_NOFILE, &rlim);

AF_UNIX是协议族；socketpair可以创建一对用于相互通信的socket，其中cfd的定义是ing cfd[2]，一次性返回我们两个文件描述符；

设置文件描述符限制

rlimit 是一个结构体，用于定义资源限制。这段代码中， 结构体被初始化为：

• rlim_cur = 0xf000：设置当前（软限制，soft limit）为 61440（十六进制 0xf000 表示的十进制数）。
• rlim_max = 0xf000：设置最大（硬限制，hard limit）也为 61440。

set_cpu(1);
 int s = socket(AF_INET, SOCK_RAW, IPPROTO_RAW);
 int fd = open("./ip0", O_RDONLY);
 int n = read(fd, buf, 0x1000);
 setsockopt(s, 0, 64, buf, n);
 fd = open("./ip1", O_RDONLY);
 n = read(fd, buf, 0x1000);
 setsockopt(s, 0, 65, buf, n);
 set_cpu(0);

AF_INET：表示使用 IPv4 地址族。

SOCK_RAW：表示这是一个原始套接字，允许对底层协议直接进行操作，而不是通过标准的 TCP 或 UDP 协议。

IPPROTO_RAW：表示套接字的协议类型为 RAW IP，允许发送自定义的 IP 数据包。

设置套接字规则

setsockopt(s, 0, 64, buf, n);

• 这行代码使用 setsockopt

  设置套接字 s 的选项：

  • s：套接字描述符。
  • 0：指定的协议层，这里可能是 IP 层（IPPROTO_IP）。
  • 64：选项名（optname），具体选项的含义取决于系统的定义（可能与 IP 层的某个设置相关）。
  • buf：包含选项数据的缓冲区。
  • n：选项数据的长度。

setsockopt

setsockopt 函数原型如下：

int setsockopt(int sockfd, int level, int optname, const void *optval, socklen_t optlen);

sockfd是套接字描述符；

level 是协议层或者级别；

optname 是设置的选项名称；

optval 指向包含选项值的缓冲区的指针。这个值的类型和内容取决于所设置的选项。例如，对于 SO_RCVBUF，optval 是一个指向整数的指针，表示缓冲区的大小。

optlen optval 的大小，通常是 sizeof(*optval)，也就是 optval 所指向的数据的长度。例如，如果 optval 是一个指向整数的指针，optlen 通常是 sizeof(int)。

通过c代码实现tc功能

漏洞分析

是一个kmalloc-128的UAF漏洞；

源代码：

https://elixir.bootlin.com/linux/v5.10/source/net/sched/cls_fw.c#L237

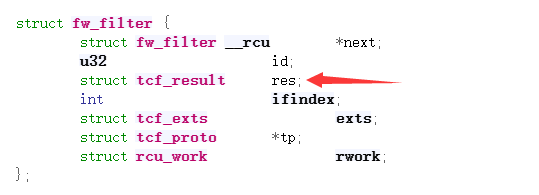

首先在源码中看fw_filter结构体的定义，注意到其中有个tcf_result类型的res成员：

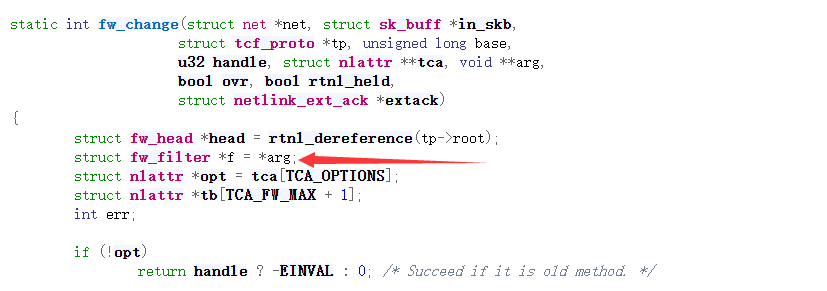

在fw_change中这个f是一个fw_filter结构体：

在fw_change执行过程中，会新分配一个fw_filter 叫做 fnew，然后直接将这个tcf_result复制过去，这就相当于两个过滤器同时具有一个成员：

POC

unshare --mount --uts --ipc --net --pid --fork --map-root-user --user --mount-proc /bin/sh

/bin/iptables-legacy -t mangle -A POSTROUTING -d 127.0.0.1/24 -j MARK --set-mark 1

ip link set dev lo up

/bin/tc qdisc add dev lo root handle 1: drr

/bin/tc class add dev lo parent 1: classid 1:10 drr quantum 60

/bin/tc filter add dev lo parent 1: pref 100 protocol ip handle 1 fw classid 1:10

/bin/tc filter replace dev lo pref 100 protocol ip handle 1 fw classid 1:10

/bin/tc class delete dev lo classid 1:10

创建新的过滤器

源代码：

https://elixir.bootlin.com/linux/v5.10/source/net/sched/cls_api.c#L1944

fw_change

源代码：

https://elixir.bootlin.com/linux/v5.10/source/net/sched/cls_fw.c#L237

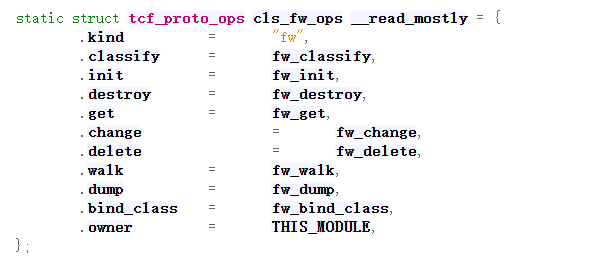

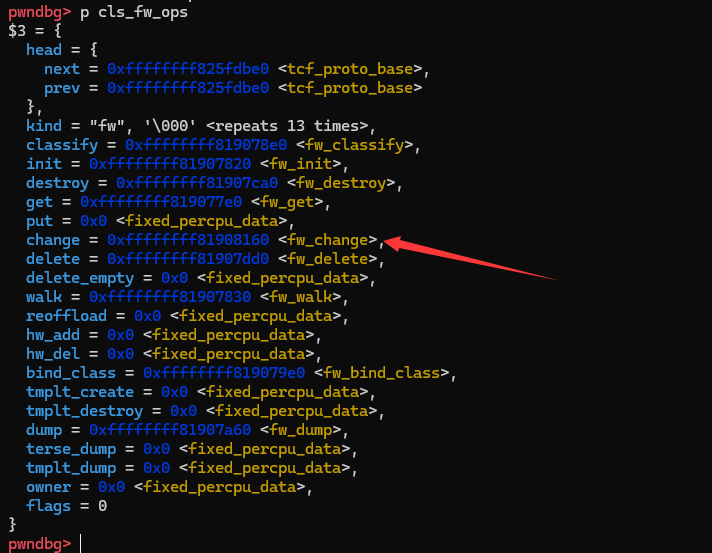

其在整个Linux源代码中只有一处引用，就是这个ops；

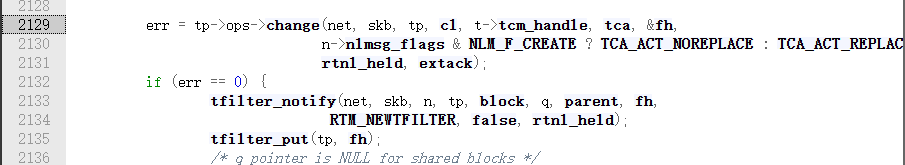

在tc_new_tfilter函数中找到一处关于这个函数表中change的调用：

https://elixir.bootlin.com/linux/v5.10/source/net/sched/cls_api.c#L1944

https://elixir.bootlin.com/linux/v5.10/source/net/sched/cls_api.c#L2129

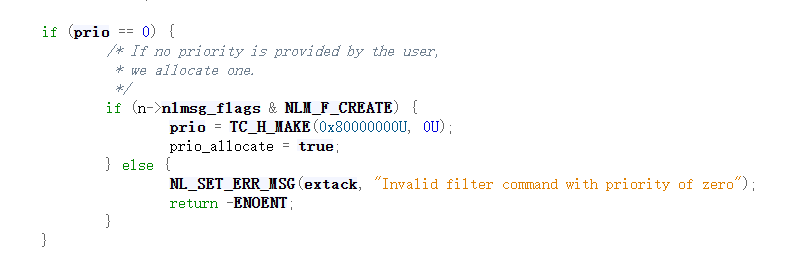

首先发现不管是创建还是替换都会在这个地方退出：

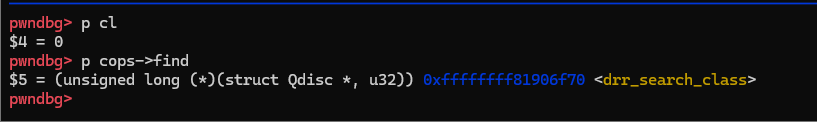

这里很奇怪调试明明是个5，结果telescope出来一个0，直接寄了，即便改了也还是无法成功返回；

复制tcf_result导致引用计数减少

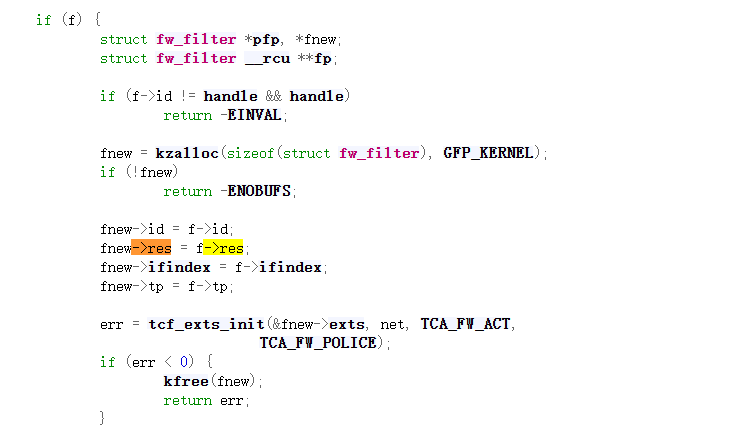

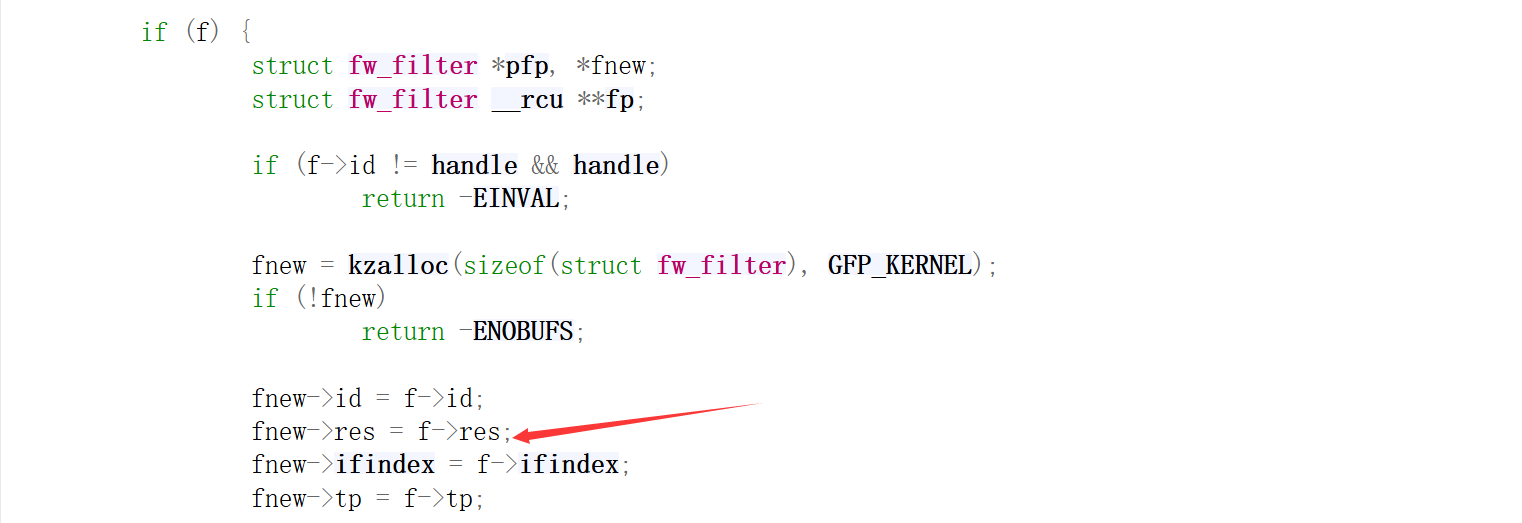

在fw_change中首先是把旧的filter的res直接给了新的filter：

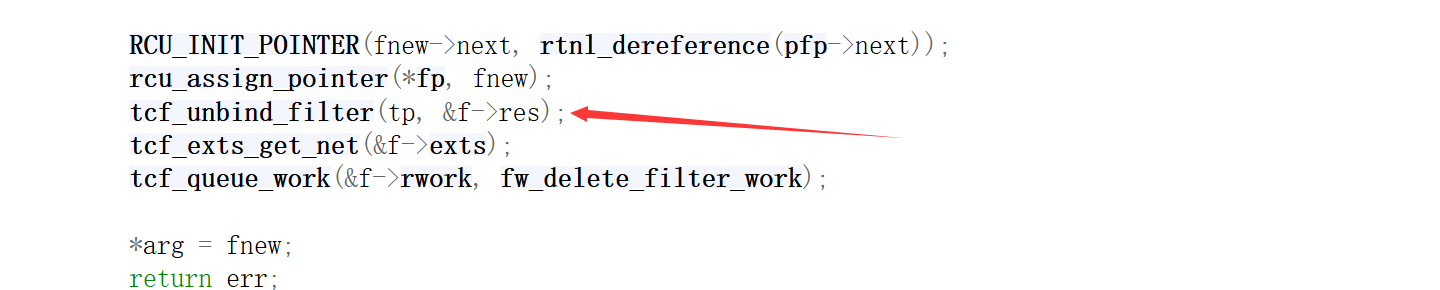

然后是对着旧的filter调用tcf_unbind_filter：

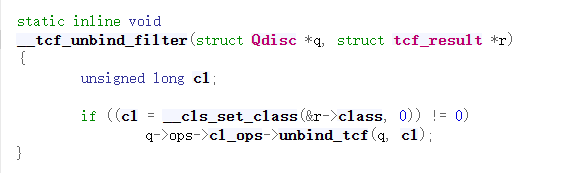

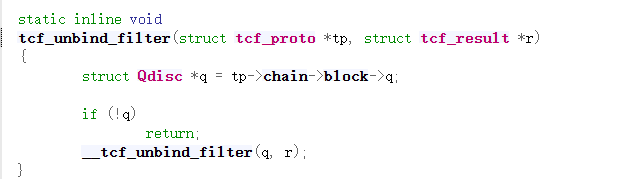

下面跟进看tcf_unbind_filter：

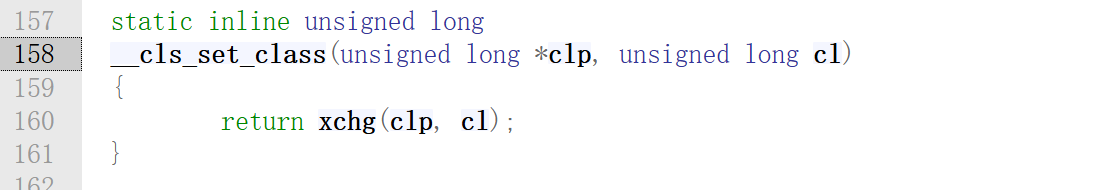

xchg是一个用于交换的宏；

https://elixir.bootlin.com/linux/v5.10/source/net/sched/sch_drr.c#L197

释放drr_class

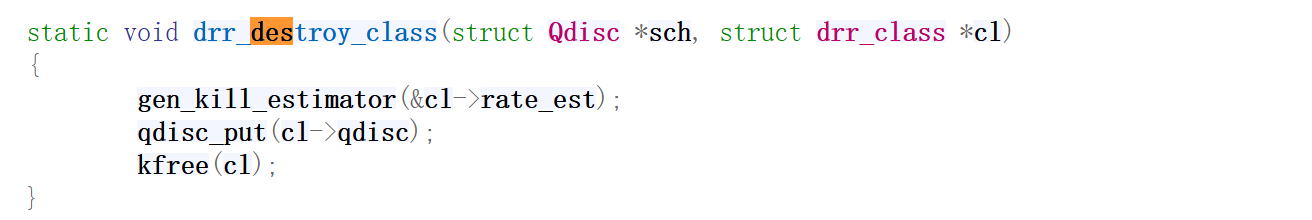

首先是在drr_destroy_class函数中，如果drr_class的引用计数为0，就会先qdisc_put释放掉qdisc，然后kfree掉这个drr_class：

https://elixir.bootlin.com/linux/v5.10/source/net/sched/sch_drr.c#L142

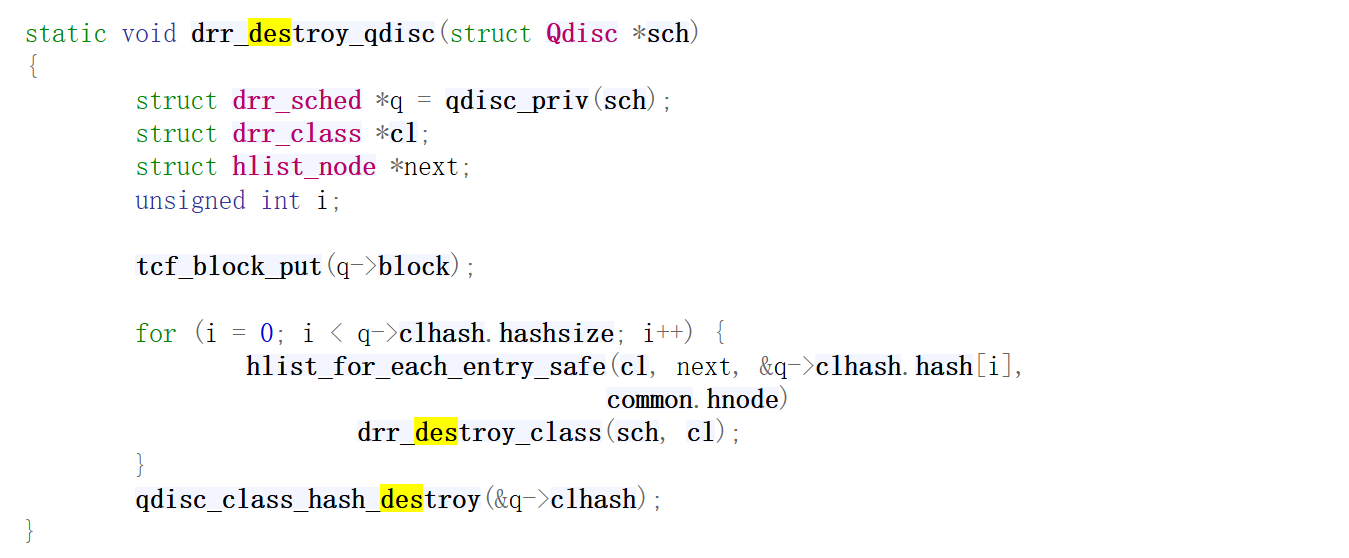

下面找到了两处关于该函数的调用：

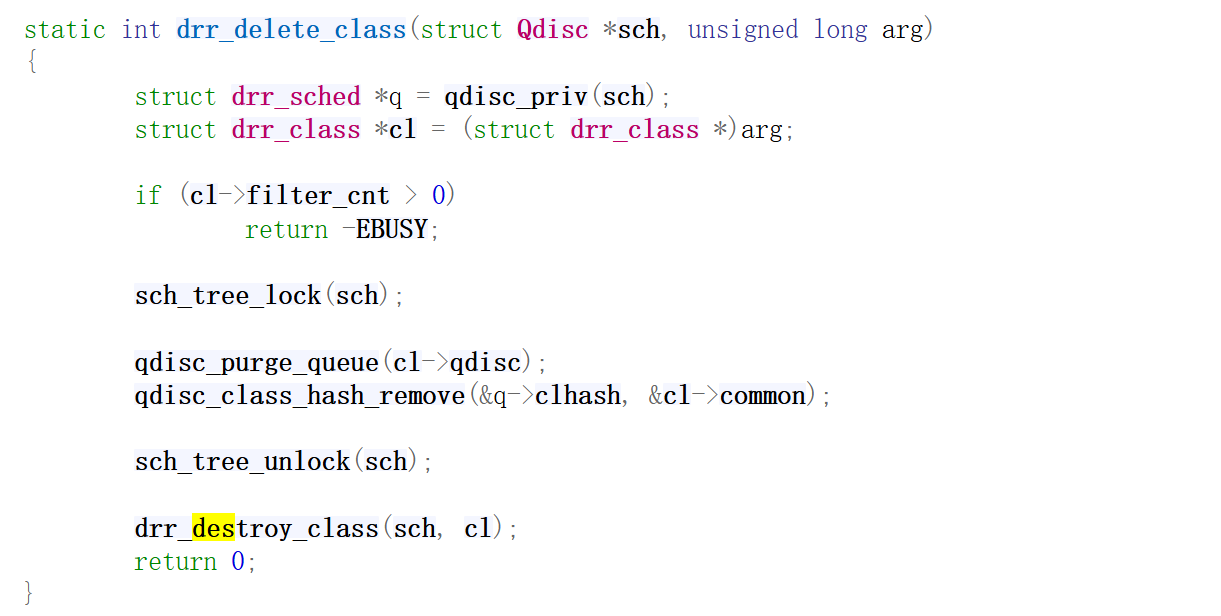

drr_delete_class又是qdisc_class_ops函数表中的一个函数，对应delete：

所以总结下来就是希望通过删除drr_class最终导致qdisc的误删，（先是给qdisc）

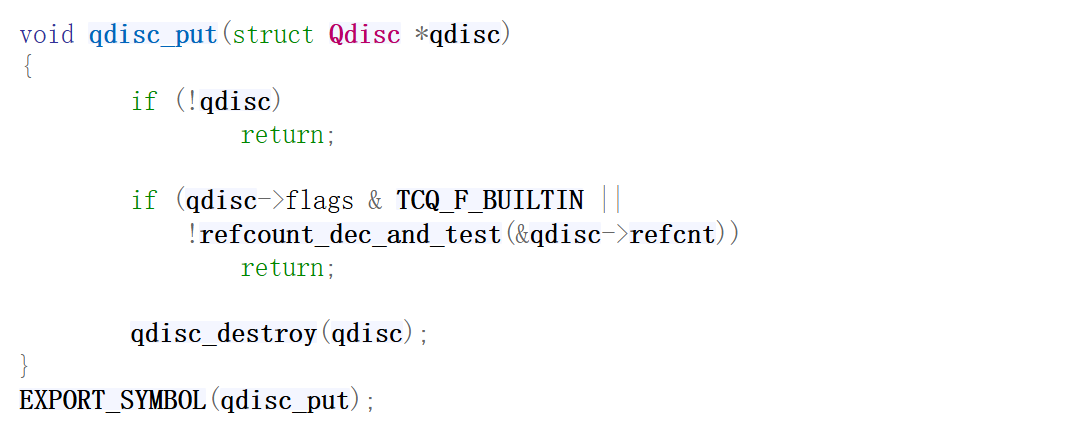

下面进入这个qdisc_put函数：

https://elixir.bootlin.com/linux/v5.10/source/net/sched/sch_generic.c#L965

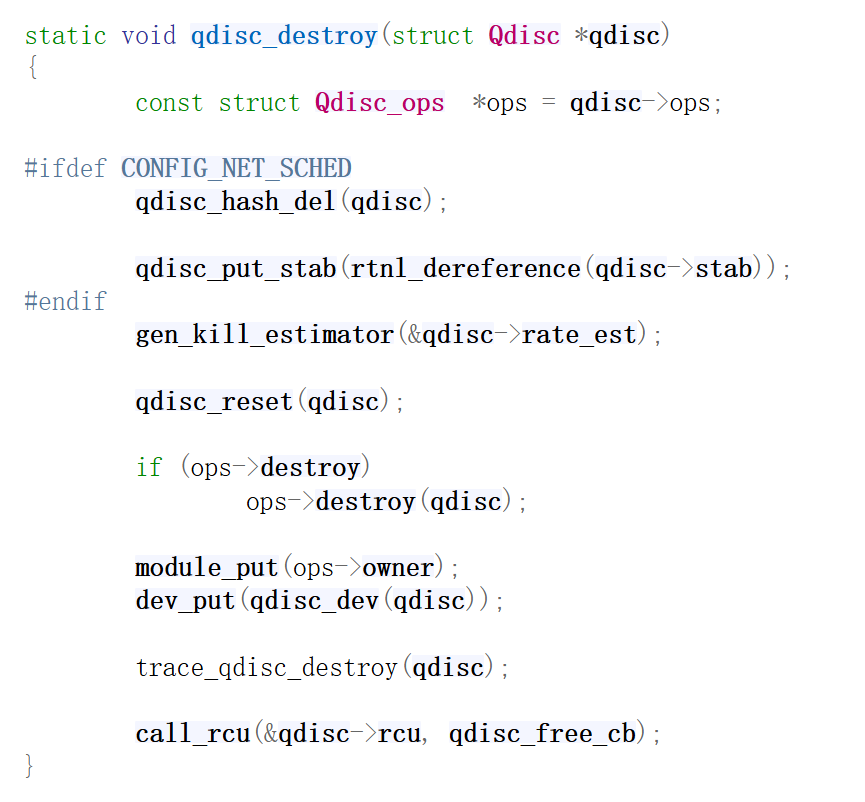

其核心是qdisc_destroy：

然后会通过rcu释放，就调用到了qdsic_free，因为笔者在调试qdisc_free的时候也看到了qdisc_free_cb这个东西；

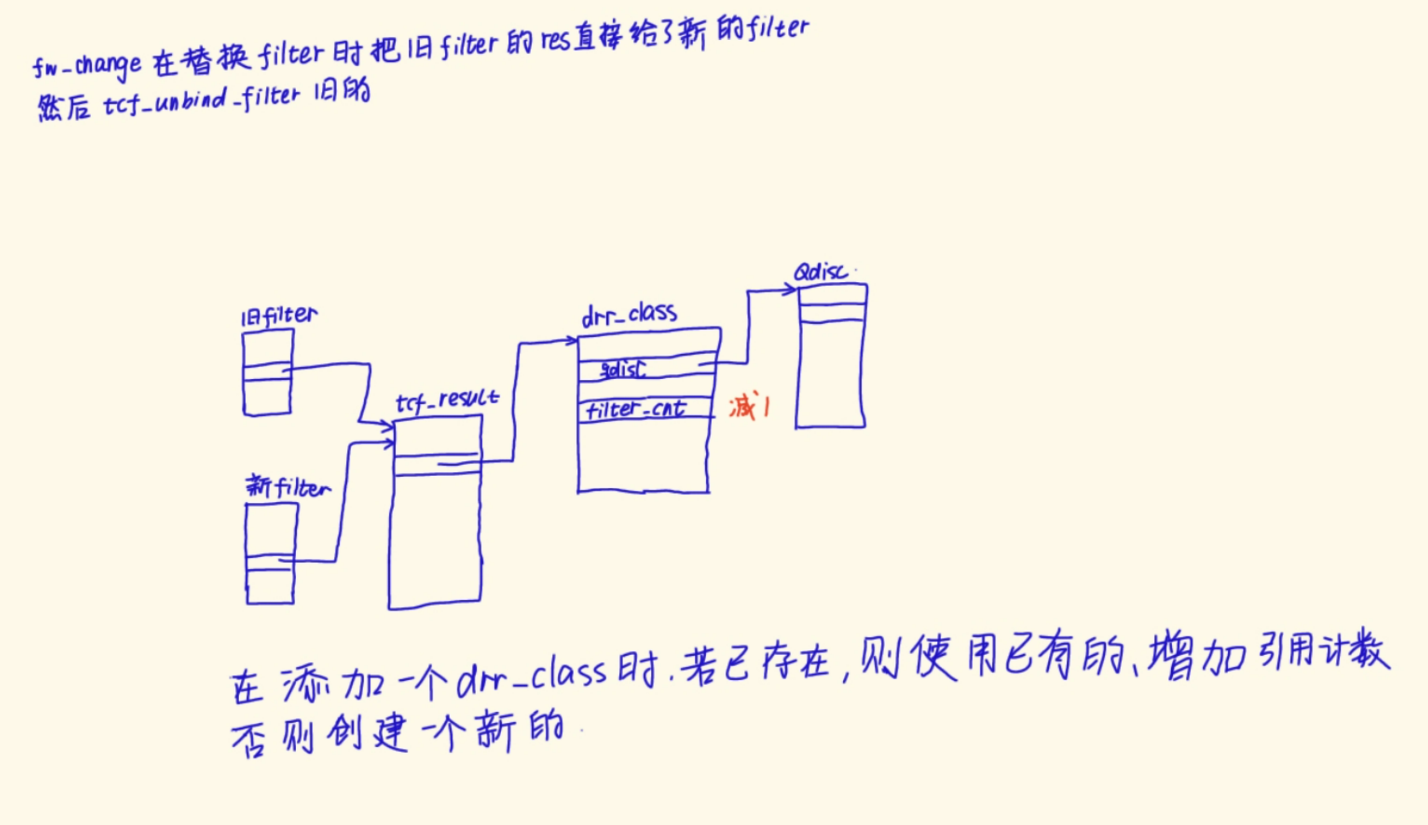

最后贴一张笔者分析的图：

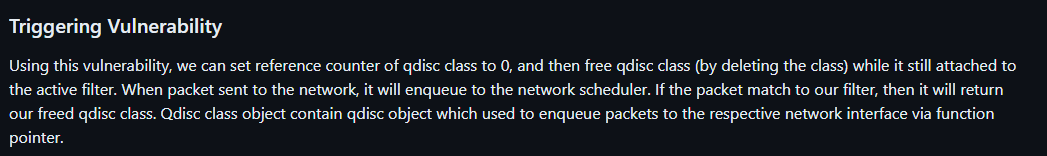

漏洞触发

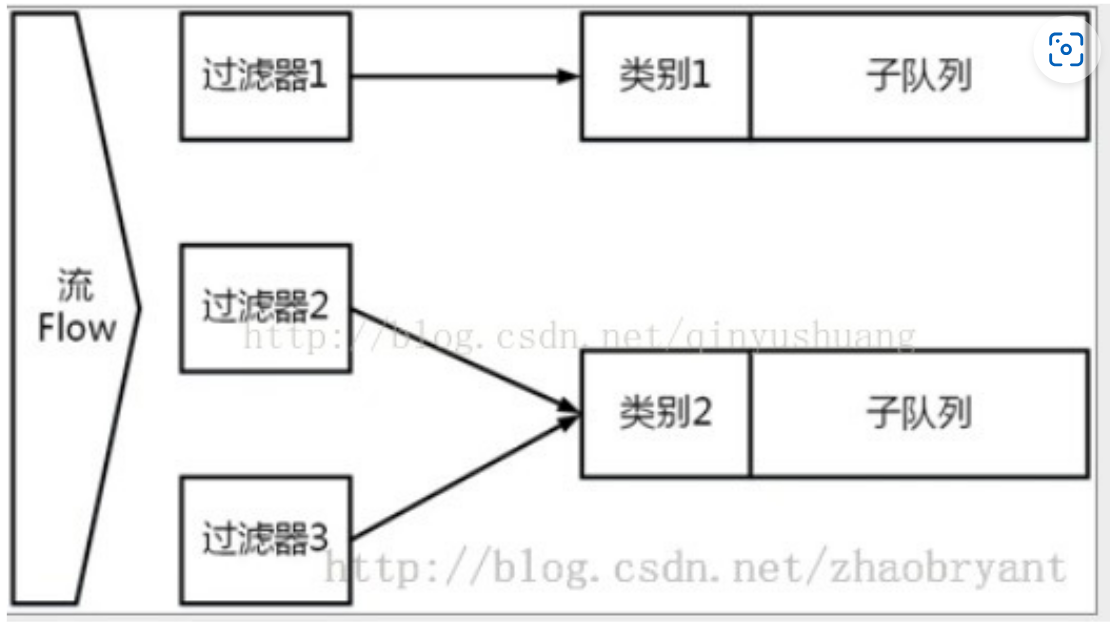

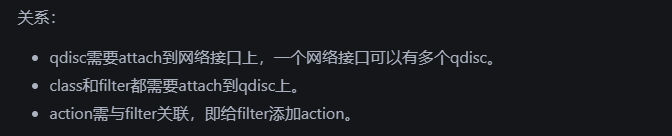

qdisc和class之间的关系

发送消息之后qdisc的行为：

如果我们发送一个满足要求的消息，对应的qdisc就会在drr_enqueue函数中被引用，

创建drr_class的时候会创建一个新的qdisc

相关函数调用链如下：

源代码路径如下：

https://elixir.bootlin.com/linux/v5.10/source/net/sched/sch_drr.c#L54

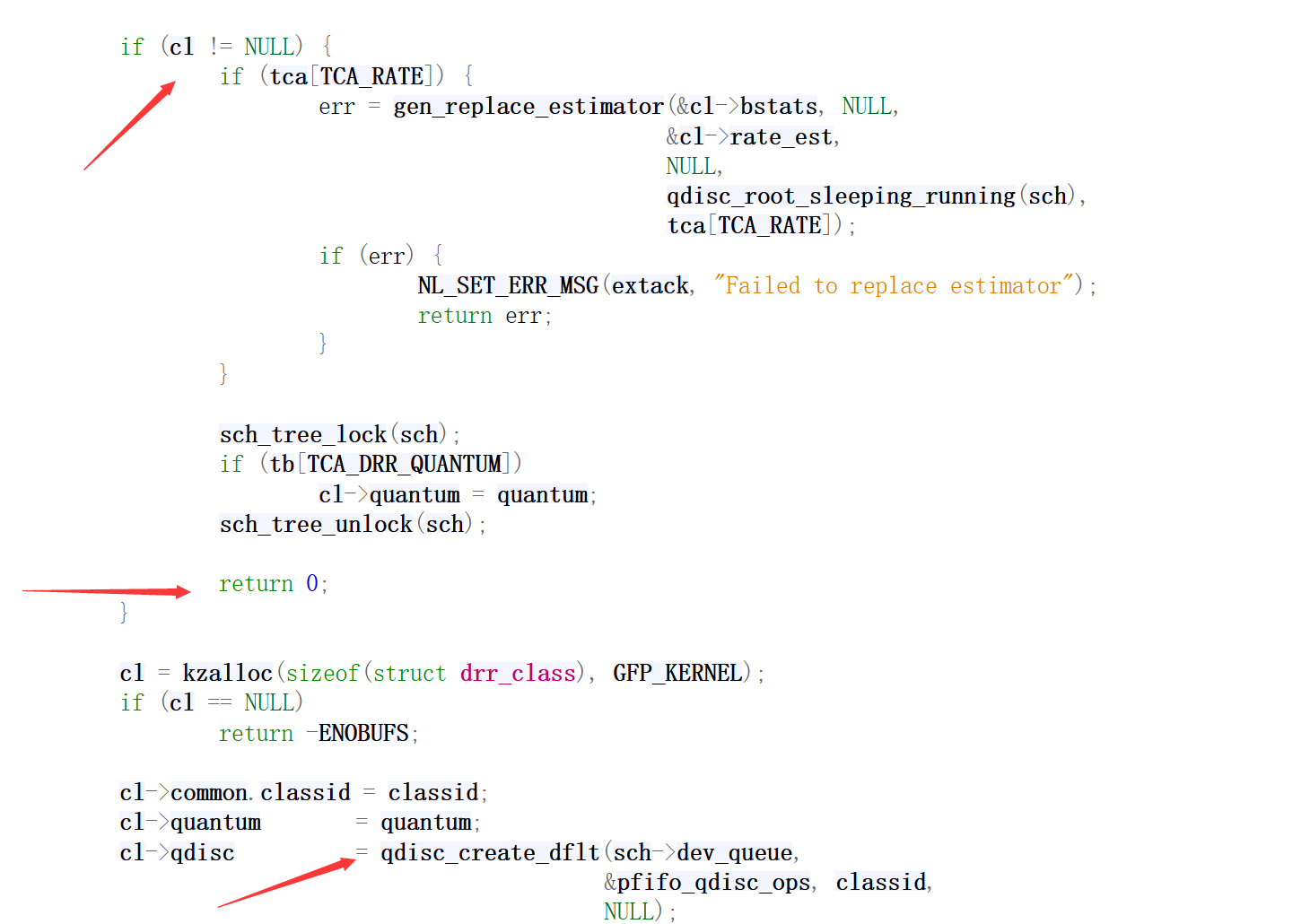

在创建class的时候会在这个地方吃瘪：

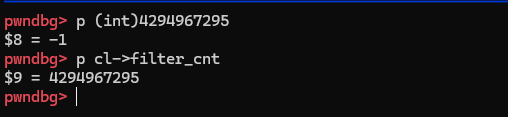

这里发现两次replace可以将这个filter_cnt变成-1：

流量走不到子qdisc的原因

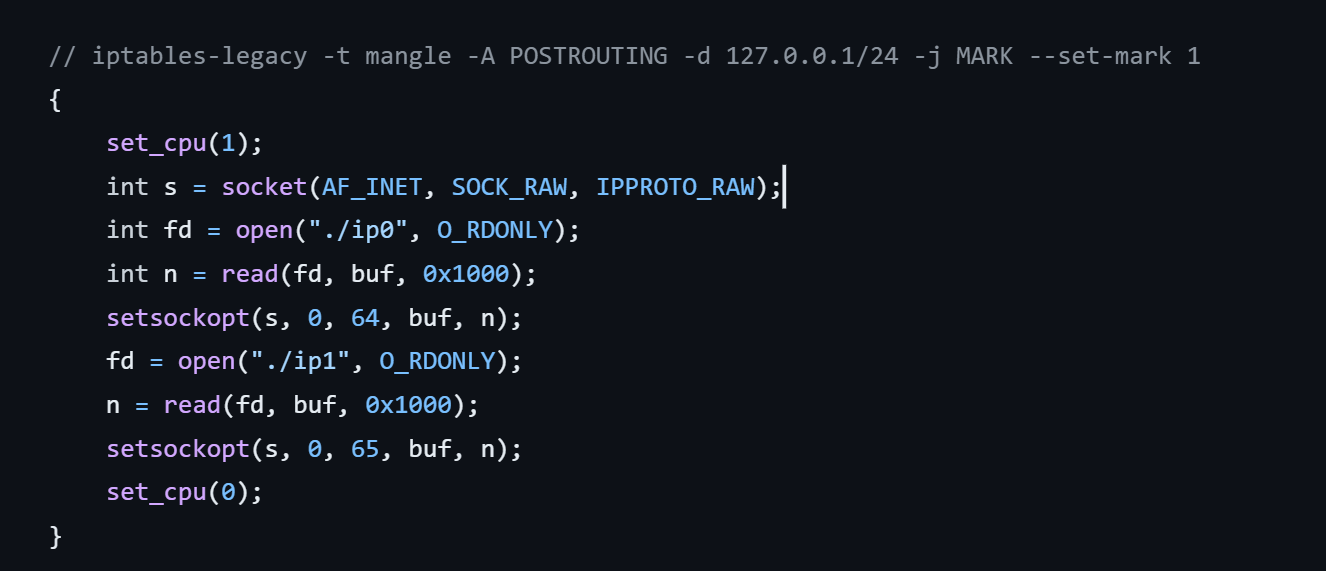

这要求我们给我们的流量打上标记，其实这个在exp中有所体现：

似乎需要CONFIG_NETFILTER_XT_TARGET_MARK内核编译选项才行；

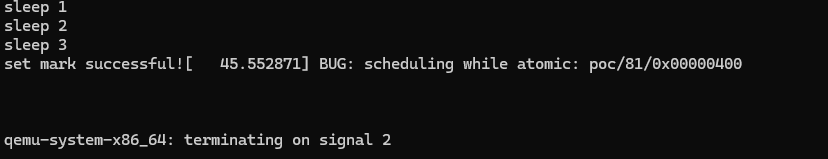

经过调试，发现他们给的ip0和ip1我用不了呜呜呜，但是笔者在Linux socket设置mark的必要性_socket mark-CSDN博客这篇文章中找到了解决办法，并成功触发poc；

然后通过进一步调试发现，其实是首先调用drr_enqueue，这是我们的流量走到了我们一开始创建的qdisc中，而正是在这个drr_enqueue中会继续通过mark匹配流量，然后就会走到我们误删的那个qdisc上，找它的第一个指针作为入队函数，劫持了它就相当于劫持了控制流；

调试

gdb -ex "target remote localhost:1234" -ex "file /mnt/hgfs/VMshare2/cve/all/CVE-2023-4207/vmlinux" -ex "c"

这里记录一下调试技巧，几个重要的函数：qdisc_alloc、drr_enqueue、qdisc_free

首先是在我们激活接口的时候会调用qdisc_alloc分配一个qdisc1，然后我们add一个qdisc的时候会分配一个qdisc2，之后释放掉qdisc1，然后我们创建一个class的时候会创建一个qdisc3（这是我们的攻击目标）；

之后添加一个filter，此时qdisc2作为总的qdisc，它有一个filter，filter中有class，class中又有一个qdisc，就是qdisc3；

当我们replace掉filter，旧的filter的res被复制到了新的中（仍在使用），但是旧的filter的res会参与tcf_unbind_filter，导致drr_class的引用计数减少，如果是1就减少到了0，（笔者尝试过，如果多次replace还能减少到负数）；

之后我们删除掉这个class，就会检查引用计数发现是0，则可以删除drr_class，并在kfree之前先释放其qdisc（就是我们的qdisc3）；

而之后如果我们发送带有相应标记的数据包，先到了总的qdisc上（也就是qdisc2），然后会继续走classify，找到qdisc3，然后调用，但是此时qdisc3已经是UAF了，所以函数指针就崩了，panic咯！

利用思路

本来想利用pg_vec的，但是由于开启了NX保护，所以会panic，同时还有个问题搞不懂就是pg_vec的第一个物理页的头几个字节好像很固定，写了之后很快就被赋值了。

drr_class利用

其实不仅仅qdisc被误删了，drr_class其实也是被误删了，并且UAF的qdisc也是通过这个drr_class找到的，而qdisc位于drr_class的0x60偏移位置，所以可以通过喷射drr_class的obj出来，劫持控制流；

删除drr_class到底是什么意思，是只有drr_class的引用为0的时候才能删除？我们在一个qdisc上加了一个类、加了一个filter；然后替换filter，此时class还有引用，不应该被删除，但是还是被删除了；

可见drr_classify还是要先找class，然后找到qdisc，进行子qdisc的drr_enqueue；

所以笔者采用了以下方法，利用pg_vec对drr_class进行uaf，这样drr_class->qdisc的位置上就会被填入了一个物理页地址，虽然我们不知道其值，但是我们可以通过mmap将其映射到一个用户态地址，然后向里边写进去一个数值，这就会被作为我们的目标地址去执行；

现在我们已经有了一个很稳定的控制流劫持：

eBPF利用

eBPF

这里首先要保证以下几个编译选项：

CONFIG_BPF=y
CONFIG_BPF_JIT=y
CONFIG_HAVE_EBPF_JIT=y

源代码：

https://elixir.bootlin.com/linux/v5.10/source/kernel/bpf/core.c

可以看到在bpf_jit_alloc_exec函数就是module_alloc函数的封装，其会分配一个模块加载地址，然后写入翻译好的机器码；

LEAK&&rdmsr 指令

rdmsr（Read Model-Specific Register）指令是用于从处理器的特定型号寄存器（MSR，Model-Specific Register）中读取数据的指令。MSR 是一组特定于处理器型号的寄存器，主要用于控制和调试功能，例如性能监视、系统管理模式、调试等。

攻击思路就是在eBPF机器码中先给rcx寄存器赋值为 0xC0000082，然后执行rdmsr指令，此时entry_SYSCALL_64 的地址就会被存放到 edx | eax 中，然后我们就可以在后续的shellcode中计算出来内核基地址，目标是core_pattern 和 _copy_from_user，然后调用覆盖core_pattern实现提权；

core_pattern

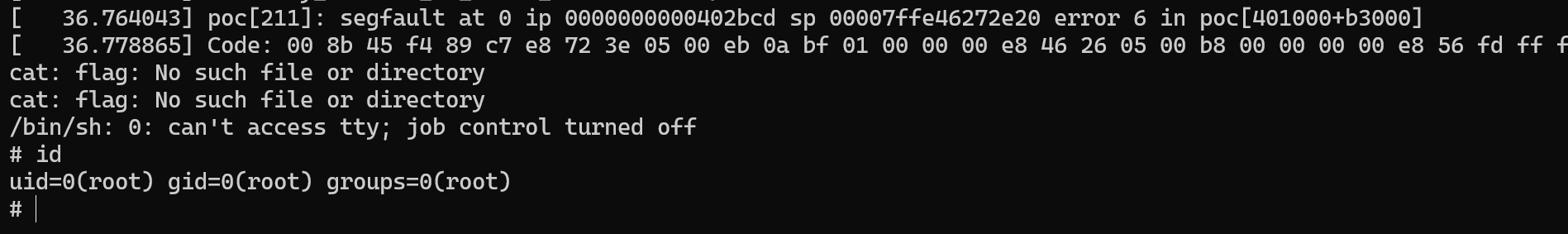

攻击成功

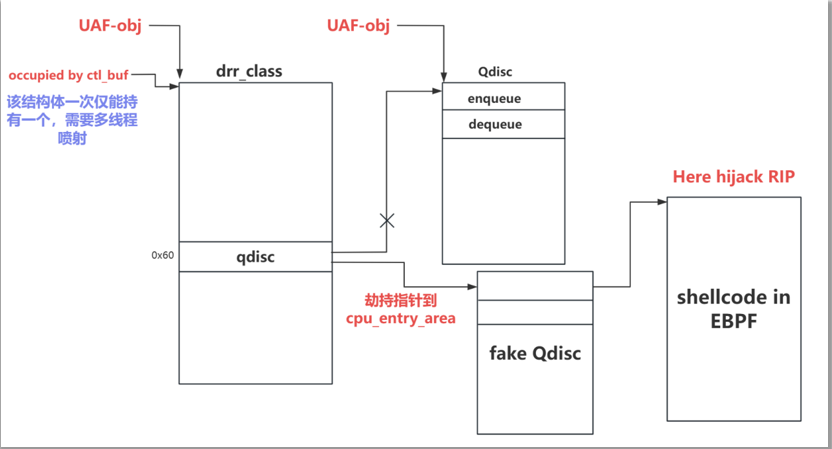

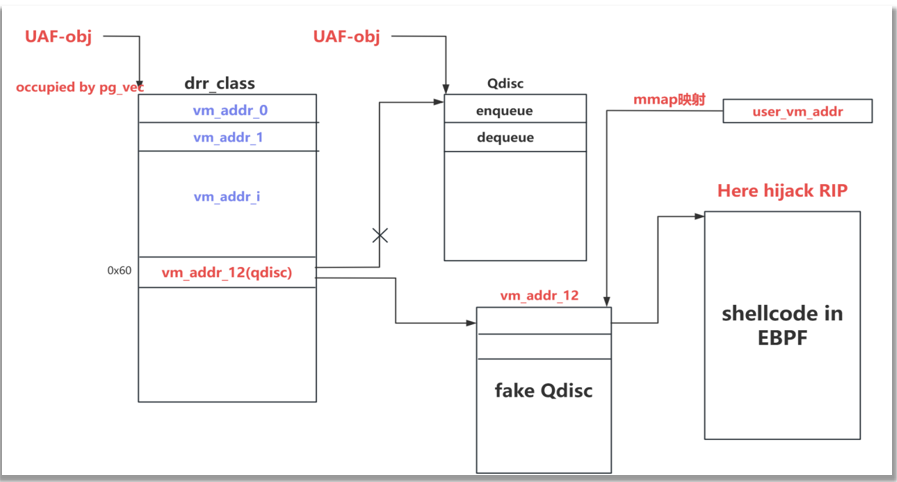

思维导图如下：

bullseye适配成功

参考

https://github.com/google/security-research/tree/499284a767851f383681ea68e485a0620ccabce2/pocs/linux/kernelctf/CVE-2023-4207_lts_cos

看图理解linux内核网络流量控制工具tc（Traffic Control） (wujiuye.com)

qemu + busybox + gdb 构建linux内核调试环境_qemu gdb busybox-CSDN博客

Linux socket设置mark的必要性_socket mark-CSDN博客

TODO

这里简单记录一下有些exp中挺有意思但是笔者没有实现的部分：

1. 利用多线程喷射ctl_buf，这个其实应该还是蛮有用的，尤其是一些比较不好的size的uaf写；
